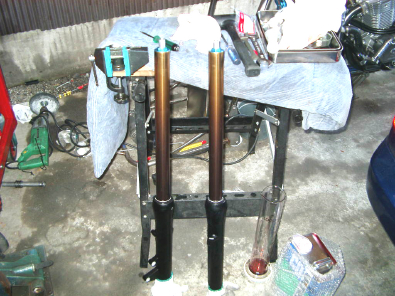

分解中です

フォーク単体

０３型CB1300イニシャルアジャスター部

０３型CB130ダンパーロッドとＸ４LD型ダンパーボデーの組合わせ図

TEN側カートリッジバルブ部計測

左X４LD型COMP側カーリッジバルブ本体、右TＥN側カートリッジバルブ部

TEIN側カートリッジバルブ部とアジャスターニードル先端部
ニードルが上下することによって、オリフィス実効径が変化しオイル流量が変わります。

カーリッジボデー測定

ダンパーロッド延長用アダプター

アダプター仮組み合わせ

TEIN側調整ニードルロッドを延長するために、５φアルミパイプとニードルを接着するために、デブコンを使用します。

１液・２比率液計測中

接合部に混合したデフコンを塗布し、硬化させるとアルミと
同等の強度になります。

東洋硬化にお願いしたイオンプレーティングが仕上がってきました。

上・X4LD型ダンパーASSY・下・０３型CB1300カートリッジバルブとX4LD型ダンパーボデーの組み合わせ。

フォークキャップ部

フォークキャップ部横から拡大図

新しいダンパーにはスプリングカラーが長いので、３０mm切断します。

これを使用すると、初期加重が自由に変更できるのと、ダンパーのTEN側オイルオリフィスを変更できるようになります。
